Technische Daten: Frequenzbereich: 26 - 28 MHz maximale Sendeleistung: 1000 W Gewinn 1,2 dBd 3,35 dBi SWR: 1:1,2 Bandbreite: 2 MHz (SWR 1:2) Elektrische Länge: 5/8 Lambda Mechanische Länge: 7,23 m 4 Radials (ca. 1,4 m) Anschluss: PL-Buchse Windlast: ca. 187 N bei 130 km/h Mastseitenmontage: 35-42 mm Gewicht: ca. 2,9 kg

Für optimalen Empfang und große Reichweite mit Ihrer Sirio New Tornado (5/8 Lambda), ohne auf dem Dach montieren zu können, sollten Sie folgende Empfehlungen beachten:

Optimale Aufbauhöhe und Montage

• Mindesthöhe: Die Antenne sollte mindestens 5,50 bis 6 Meter über dem Boden oder der Montagefläche positioniert werden. Dies entspricht ungefähr $\frac{1}{2}$ bis zur vollen Länge der Antenne, die circa 7,23 Meter beträgt.

• Ideale Höhe: Um die niedrige Abstrahlung (Low Radiation Angle) einer 5/8-Lambda-Antenne, die ideal für weite Bodenwellen-Verbindungen (DX) ist, optimal zu nutzen, wird eine Masthöhe von mindestens 8 Metern über Grund oder der Dachkante als ideal angesehen.

• Grundprinzip: Je höher die Antenne frei von Hindernissen montiert ist, desto besser sind in der Regel Empfang und Reichweite, da die Sichtlinie (Line of Sight) verbessert wird und weniger Dämpfung durch Hindernisse in der unmittelbaren Umgebung auftritt.

Abstand zum Haus

• Mindestabstand: Um Interferenzen und eine Dämpfung des Signals durch das Haus zu vermeiden, sollte die Antenne so frei wie möglich stehen. Eine gängige Faustregel besagt, dass eine Antenne mindestens die halbe Betriebswellenlänge Abstand zu umgebenden leitenden (metallischen oder massiven) Teilen haben soll.

• Berechnung: Im CB-Funk (11-Meter-Band) beträgt die Wellenlänge $(\lambda)$ etwa $\approx 11 \text{ Meter}$. Der halbe Wert $(\frac{\lambda}{2})$ liegt somit bei ca. 5,50 Meter.

• Empfehlung: Versuchen Sie, die Antenne mindestens 5 bis 6 Meter vom Haus entfernt zu montieren. Praktische Erfahrungen deuten darauf hin, dass bereits 2-3 Meter Abstand vom Haus den Rauschpegel und damit den Empfang spürbar verbessern können, aber für sehr guten Empfang ist ein größerer Abstand besser.

• Montageort: Da Sie nicht auf dem Dach montieren können, bietet sich die seitliche Mastmontage an einem hohen Standrohr oder Mast am Haus an (wenn die Statik dies zulässt) oder idealerweise ein freistehender Mast im Garten/auf dem Grundstück, der die Antenne möglichst weit vom Gebäude wegbringt.

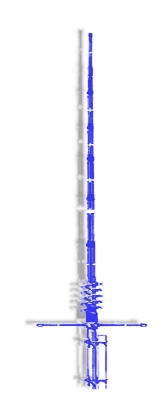

Die Sirio New Tornado 27 ist eine sehr beliebte CB-Stationsantenne im 5/8 Lambda Ground Plane Design mit einer Länge von ca. 7,23 Metern und 2 Meter langen Radialen, die für ihre guten DX-Eigenschaften bekannt ist.

Das folgende Video zeigt einen Test der New Tornado CB Antenne 5/8 λ Ground Plane im Schwarzwald.

CB-FUNK! New Tornado CB Antenne 5/8 λ Ground Plane Test im Schwarzwald! Dieses Video zeigt einen Praxistest der Antenne und gibt einen Eindruck von ihrer Größe und Leistung.
